地下管線探測的基本原理是：基于被探查的地下管線與其周圍介質之間有明顯的物性差異，可供選擇的物探方法有：電磁法、電磁波法（地質雷達）、直流電法、地震波法、磁法、紅外輻射法等。其中磁法、直流電法、地震波法、紅外輻射法由于在實際工作中往往受很大限制，一般不用。電磁法是管線探測工程中經濟有效、而電磁波法在探測非金屬管道和解決某些疑難問題方面占據重要地位。
1、電磁法探測原理
    電磁法是以地下管線與周圍介質的導電和導磁為主要物性基礎，根據電磁感應原理觀測和研究電磁場空間和時間分布規律，從而達到尋找地下管線的目的。在工作中，是通過發射圈供以諧變電流，在其周圍建立諧變磁場，該場稱為一次場。地下金屬管線在一次諧變場的激發下形成諧變電流，在其周圍又形成諧變磁場，稱為二次場，電磁法即通過接收和追蹤二次場的變化來探查管線。
1.1 電磁法探測方法
      A、被動源法
1）工頻法
2）甚低頻法
      B、主動源法

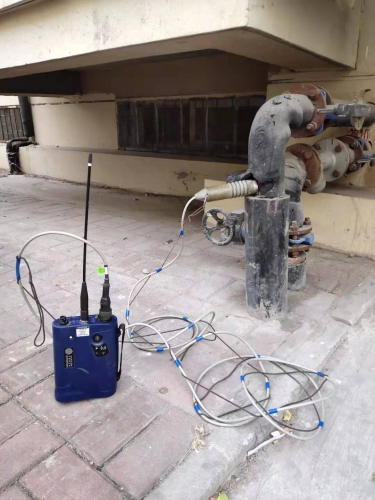

1）直接法
2）感應法
a、磁偶極感應法
b、電偶極感應法
c、夾鉗法
1.2 電磁法的定位方法
     平面定位：先搜索出管線的大致位置，然后再精確定位。分為極大值法于極小值法，即在管線正上方，地下管線形成的二次場水平分量最大（極大）而垂直分量最小（極小），由此確定管線的平面位置，一般極大值法精度更好。
 定深方法：常用的方法有直讀法、比值法。
1.3 電磁波法探測原理
     電磁波法（雷達成像）是利用管線與周圍介質的介電常數和電導率之間的差異為物性前提。發射天線通過向地下發射寬頻帶短脈沖電磁波，電磁波在地下傳播過程中，遇物性差異的界面發生反射為接收天線所接受，并以圖像形式反映出來，通過分析和研究反射信號的形態、位置等特征而達到探測目的。管線在雷達圖像上呈雙曲線強反射特征。
 該方法主要解決非金屬管道和某些疑難問題。
 此次探測工作所要向甲方提供的外業資料包括以下兩個方面：
 （1）外業草圖的編繪
     管線點號應該做到實地、草圖、探測記錄本、測量手薄四統一，管線點號的唯一性。各管線之間的相對位置必須正確、清楚。管線及其附屬設施必須嚴格按規程規定的圖例、符號和顏色執行。各管線之間連接關系必須表示清楚、正確，管線密集地段或連接關系復雜的管線點應在圖邊或圖面允許的地方做放大示意圖。管線規格、材質的注記要反映出管線的實際情況。管線規格、材質、埋深及其它各項調查內容必須調查清楚、正確、完整。
 （2）對探測記錄的要求
     記錄內容要正確、完整、清晰、美觀。管線名稱、管線點名稱填寫嚴格按要求執行，測點性質必須與圖上保持一致。記錄內容包括測點編號、測點性質、管線性質、材質、規格、埋深、偏心距離、產權單位和備注。另外須記錄測區、圖幅、儀器型號、探測人員、記錄人員、探測日期等。
     地下管線探測技術為城市地下管線普查提供了有力的技術保障，地下管線普查的成果為城市的現代化管理奠定了基礎，也為城市供水系統的科學化管理提供了依據。
     在地形圖測量過程中，我們擬采用先進的GPS、RTK（實時動態測量）和全站儀相結合的測量方法，為業主提供標準的1：500地形圖。摒棄了原始的“先控制后碎部”的測量方法，既提高了野外工作效率，又能夠完全達到甲方及有關規范要求的精度，全站儀也采用精度較高的2"全站儀，從精度和測距頻率方面都遠遠滿足1：500地形測圖的要求。
     當根據地下探測后的地下管線要素，經過測量收集數據后，下一步工作就是內業資料整理。首先，建立管線資料數據庫。作業組要把每天的調查、探測結果資料用專業軟件錄入計算機，建立起管線數據庫。通過兩次人工核對后，為繪制管線草圖作準備；其次，生成管線圖。在建立管線資料數據庫的基礎上，用專業成圖軟件知民管線圖，返回各作業組，再次對管線分布和相互關系進行核實，對發現問題應到現場確認后進行修正，同時更新管線數據庫。對管線草圖檢查修改無誤后，與1：500數字化地形圖合并生成管線正式圖。管線圖根據要求注記管線材質、管徑或斷面尺寸等，注記顏色與綜合圖中的顏色一致，有關內容及格式按標準規范執行，并按要求打印輸出彩色白紙圖；最后，建立地下管線管理信息系統，并編寫技術報告。
     向甲方提供相關文字資料、外業原始記錄、測量手薄及其它記錄、圖件及成果。數據加工處理后生成的圖形文件資料、勘測成果表、成果驗收報告和技術總結及勘測作業成果資料等要以光盤形式向業主提供。
 二、   形圖測量及管線探測依據
1、 CH 5002-1994《地籍測繪規范》；
2、 CJJ8-1999 《城市測量規范》；
3、 GB 12898-1991 《國家三、四等水準測量規范》；
4、 GB/T 7929-1995 《1：500；1：1000；1：2000地形圖圖式》；
5、 CJJ61-2003 《城市地下管線探測技術規程》；
6、 YB/T9029-1994 《地下管線電磁法探測規程》；
